Alibre Design V29.1 正式リリース！

Alibre Design V29.1が正式リリースされました。
今回のリリース内容は以下の通りです。

■ ウェルドメント（溶接構造）

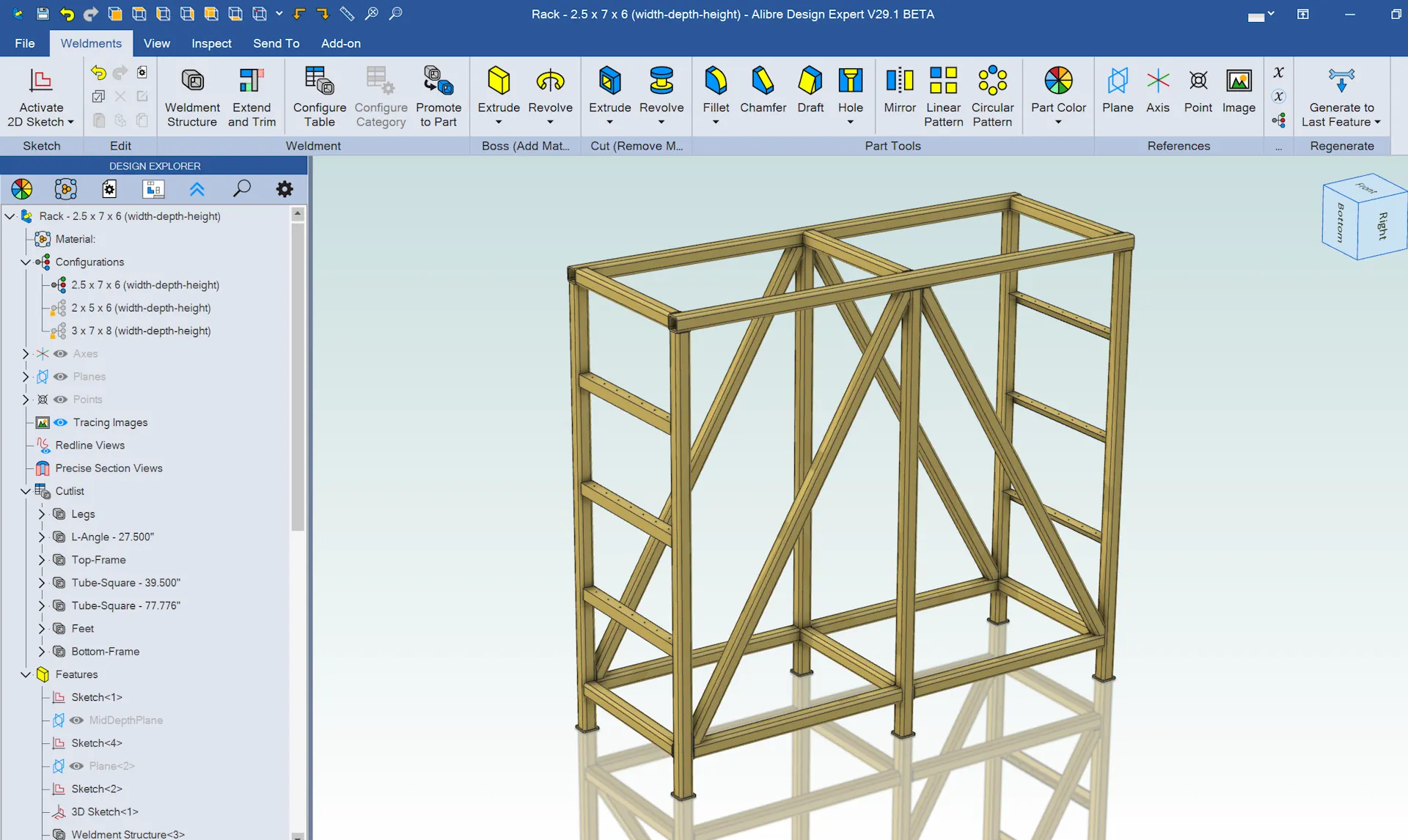

新しいモデリングワークスペース「ウェルドメント」が追加されました。

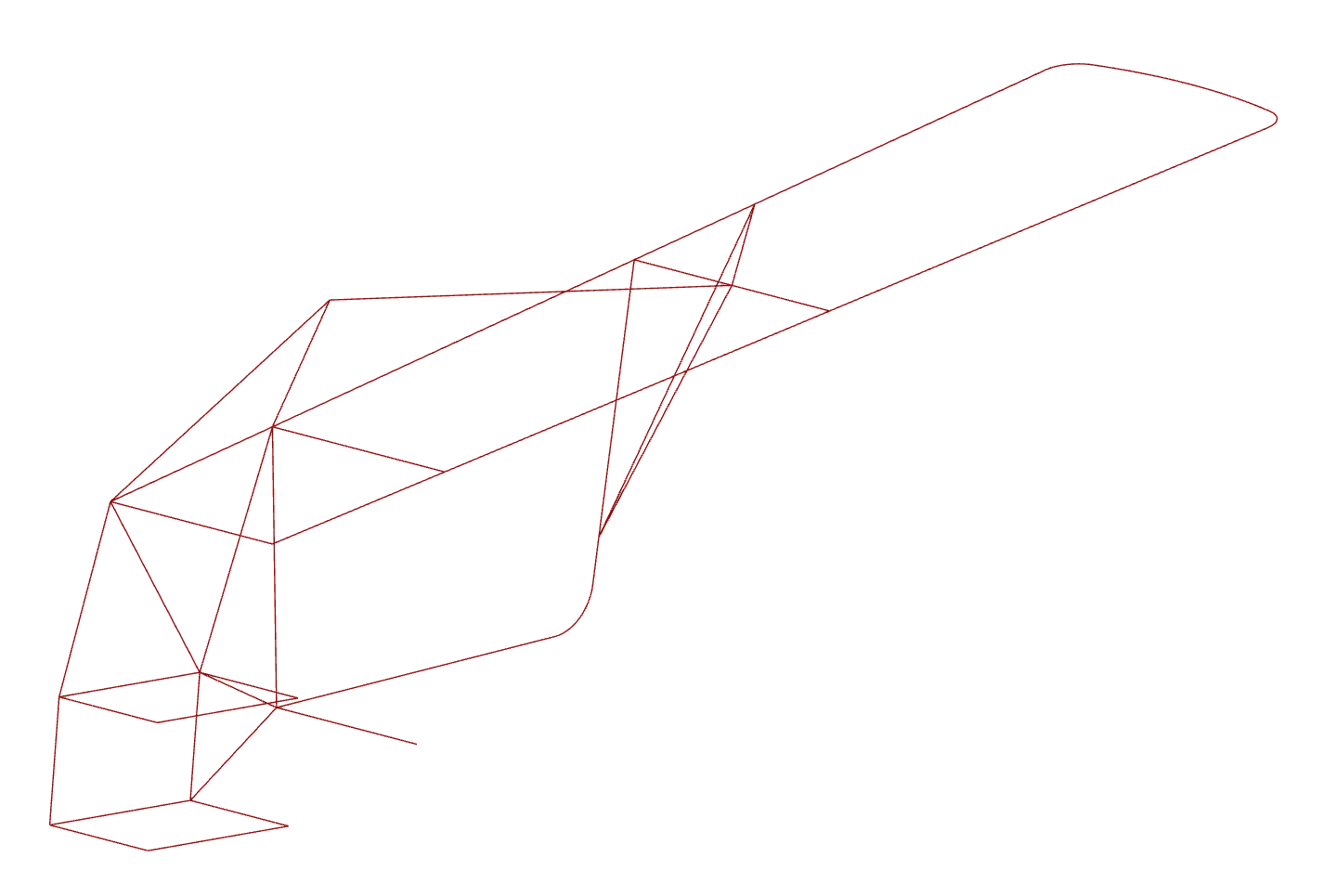

→ スケッチによるレイアウト

2Dスケッチと3Dスケッチを組み合わせて、溶接構造の骨組みとなるレイアウトを作成できます。

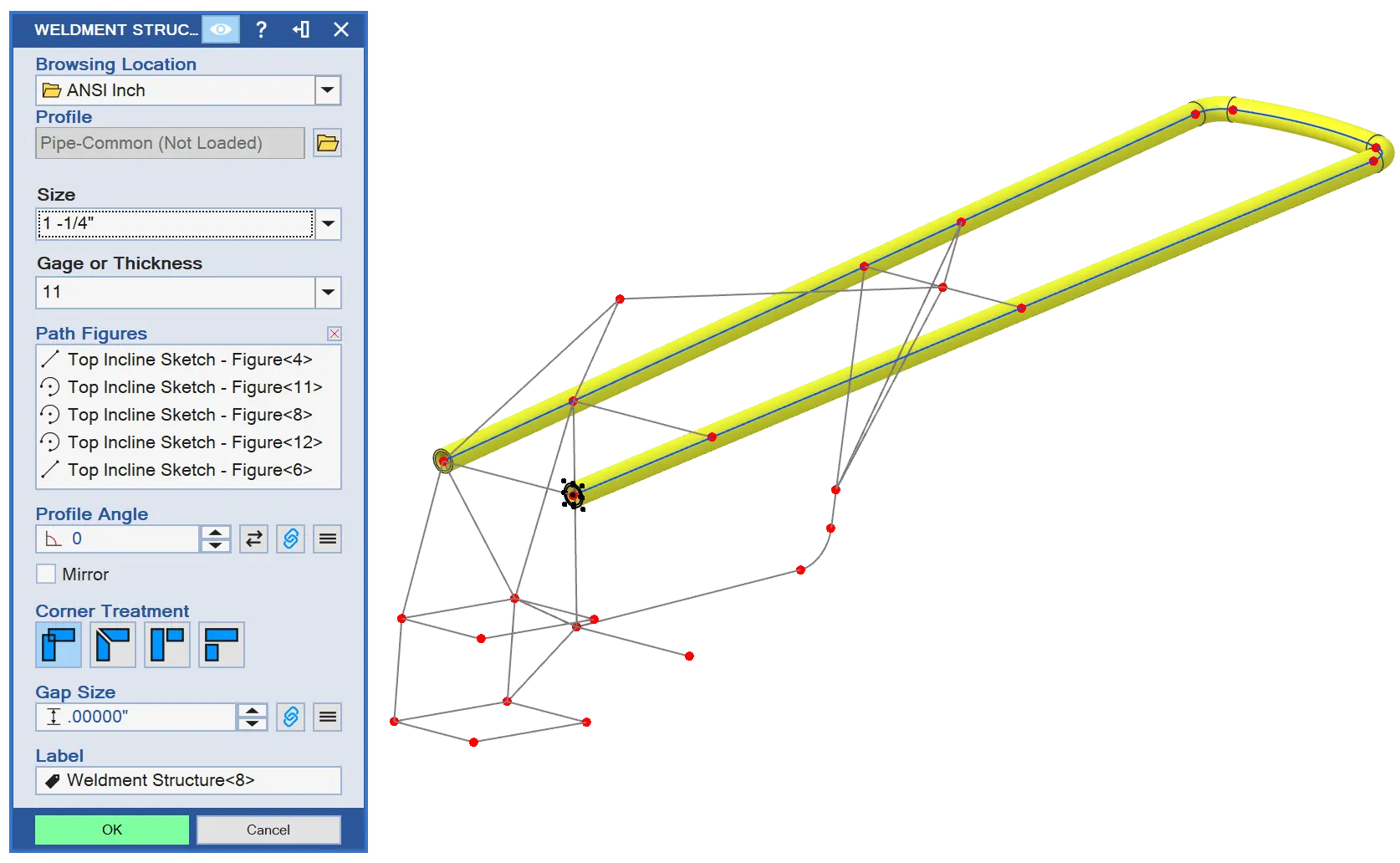

→ ライブラリから構造部材を配置

パーツライブラリから規格形状・サイズの部材を選んで配置できます。コーナー処理やプロファイルの向きなども配置時に指定できます。

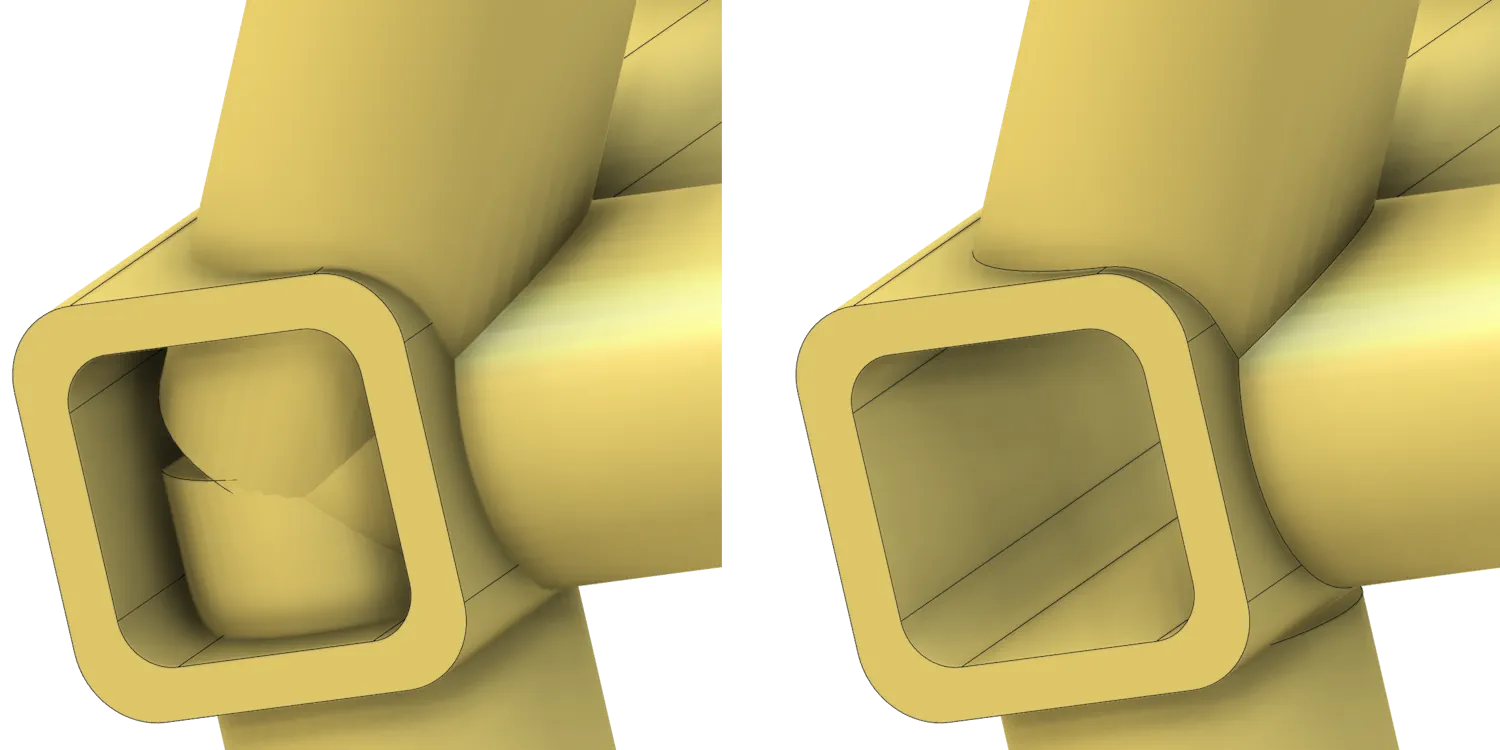

→ 交差部の調整

トリム／延長ツールで部材同士の交差部を調整し、正確な取り合いに仕上げられます。

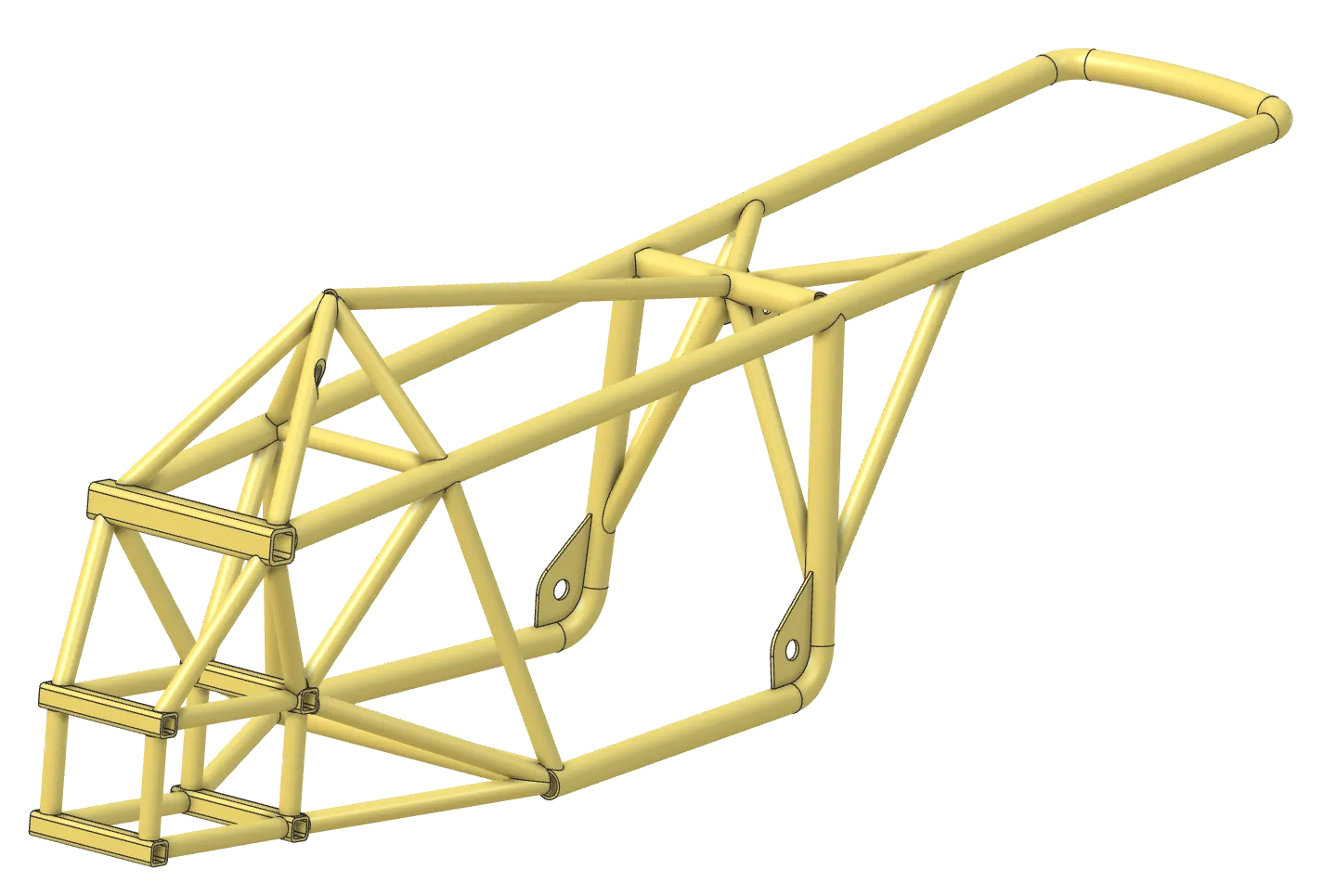

→ モデリングツールで仕上げ

パターン、ミラー、穴など、通常のモデリング機能をそのまま追加できます。

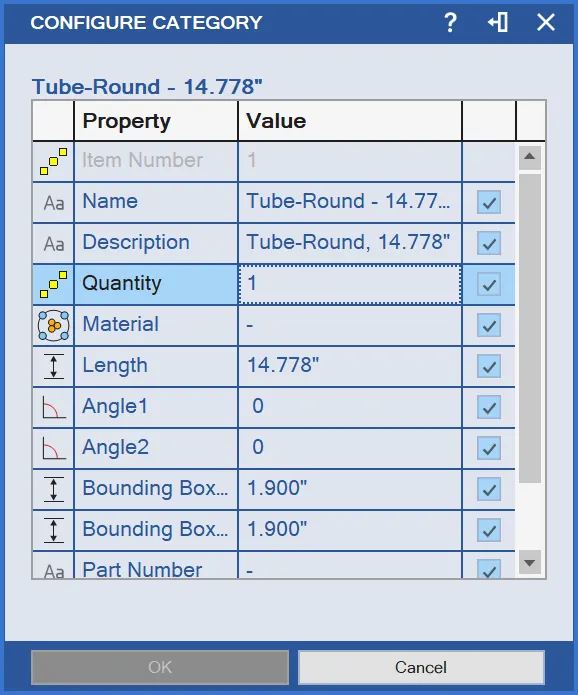

→ 構造部材ごとのメタデータ設定

同一形状の部材は自動的にまとめられ、数量付きの1アイテムとして扱われます。プロパティは必要に応じて個別に上書きできます。

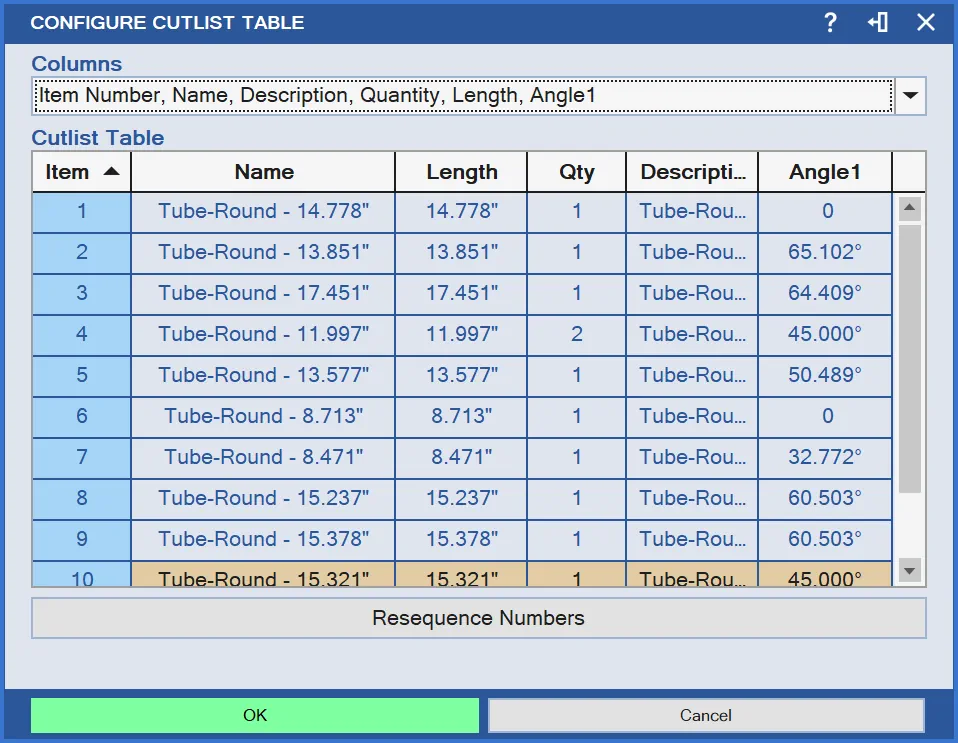

→ カットリストテーブルの設定

図面に表示するカットリストの項目を選択できます。

■ 機能改善と不具合修正

→ 図面

ウェルドメントバルーン

カットリストを参照するウェルドメント用バルーンで注記できるようになりました。

ウェルドメントカットリスト

図面にカットリストを挿入し、図面化に必要な情報を表示できます。

溶接記号注記の複数行テキスト

溶接記号の注記で、複数行のテキストを入力しやすくなりました。

カラースキーム変更時のスタックトレース

カラースキームの変更時に、特定のダイアログでスタックトレースが発生することがある問題を修正しました。

手動ハッチング使用時のメモリリーク

多数の要素で構成された境界に手動ハッチングを適用すると、プログラムがクラッシュすることがある問題を修正しました。

再投影時の展開図の向き

再投影時に展開図の向きが反転することがある問題を修正しました。本修正は新規に作成した展開図ビューに適用されます。

→ パート

中間線拘束のホバー表示

中間線拘束の記号にカーソルを合わせると、関連するスケッチノードがハイライト表示されるようになりました。

2D拘束記号の重なり

1つのノードに複数の拘束がある場合でも、スケッチモードで拘束記号が重ならないよう配置ロジックを改善しました。

高度な選択ダイアログ

一部のカラーテーマで、タイトルと閉じるボタンが見えにくい問題を修正しました。

穴プリセットの表示順

穴プリセットがHPSファイルで設定した順序どおりに表示されない問題を修正しました。

スケッチへの投影ダイアログ：選択項目の削除

選択項目の削除を実行すると、選択していない項目まで削除されることがある問題を修正しました。

ロフトのガイドオプションが表示されない

特定の順序でロフトスケッチを選択すると、本来使用できるはずのガイドオプションが無効になる問題を修正しました。

単一サーフェスのソリッドへのスティッチ

単一のサーフェスでソリッドへのスティッチを実行すると、原因がわかりにくい形で失敗する問題を修正しました。

→ アセンブリ

保存ダイアログの「No Image Data」表示

特定の操作の後、アセンブリの保存ダイアログでフォルダアイコンの代わりに「No Image Data」と表示される問題を修正しました。

「Object Reference」「Owning Body Not Supported by LightFace」エラー

複数のコンフィギュレーションを使用する特定の操作で、モデル読み込み時にエラーが発生することがある問題を修正しました。

→ 部品表（BOM）

ドラッグ＆ドロップ関連の問題

セル・行・列のドラッグ操作に関する複数の問題を修正しました。

自動調整（Autofit）

自動調整が正しく機能しないことがある問題を修正しました。

右クリックメニューのソートが無効になる

右クリックメニューのソートが無効になることがある問題を修正しました。

アセンブリからBOMを作成する際のウィンドウサイズ

アセンブリワークスペースからBOMを作成（Ctrl+Shift+M）すると、BOMワークスペースが非常に小さいウィンドウで開く問題を修正しました。

→ PDM

列見出しの表示言語

特定の操作で、列見出しが正しくない言語で表示される問題を修正しました。

板金

板金パラメータのお気に入り

板金パラメータダイアログの入力項目にお気に入り機能を追加しました。

フランジで選択したエッジが解除される

エッジを1本選択した状態で空白部分をクリックすると、選択が解除されることがある問題を修正しました。

自動マイターの失敗

特定の半径値で、自動マイターカットが正しく動作しないことがある問題を修正しました。

→ その他

Toolboxダウンロードオプションのスクロールバー

3D PDFへのパブリッシュ後にファイルを閉じると、Alibre Designが不定期にクラッシュすることがある問題を修正しました。

保存ダイアログのVaultプロパティアイコン

保存ダイアログでVaultプロパティを設定するアイコンが正しくない問題を修正しました。

各種アイコンの修正

仮のまま、または誤って設定されていた一部のアイコンを修正しました。

デュアルモニター環境での問題

一部のダイアログが表示されるモニターが一定しない問題を修正しました。

保存ダイアログのファイルの種類によるソート

デグレードにより、ファイルの種類でソートできなくなっていた問題を修正しました。

保存ダイアログのコピー＆ペースト

「場所」セルのコピー＆ペーストが再び使用できるようになりました。

カラーダイアログのツールチップ

右クリックで色をカスタマイズできることを示すツールチップを追加しました。

ダイアログの多重表示

同じ機能のダイアログが複数開いてしまう問題を修正しました。

KeyShotへの送信時のスタックトレース

KeyShotがインストールされていない場合に、適切なエラーメッセージではなくスタックトレースが表示される問題を修正しました。

パッケージ復元ダイアログ

パッケージ復元時の複数のダイアログが、ばらばらの位置に表示されることがある問題を修正しました。

起動時にワークスペースを開く

このシステムオプションが反映されない問題を修正しました。

ネットワーク保存の高速化（サムネイルキャッシュ）

最適化により、ネットワーク上へのファイル保存が高速化される場合があります。

スピナーとマウスホイール

マウスホイールでスピナーの値を増減できるようになりました。

SmartAppによる動作の妨げ

SmartAppがAlibre Designの動作を妨げることがある問題を修正しました。

平面／点の挿入時のタブ操作

タブに関する複数の問題を修正しました。

スケッチ選択フィルター

一部のケースでフィルターが反映されない問題を修正しました。

ライブラリに追加：ねじ関連のUI

特定の操作で、ねじの選択に関するUIの問題が発生することがある問題を修正しました。

→ API

APIの拡張

以下の機能に対応するAPIを追加しました。

• • フィーチャのミラー

• • パート全体のミラー

• • ヘリカルボス／ヘリカルカット

• • 直線・円形のフィーチャパターンおよびトポロジパターン

• • 新しい一定フィレット／可変フィレット

このほか、以下の修正・改善を行いました。

• • 内側シェルのAPIに関する問題を修正

• • 押し出しボス／カットフィーチャのドラフト角度パラメータに関するドキュメントの誤りを修正

• • パートフィーチャで使用されているスケッチのレポートを改善
